BXQ51-TF系列粉塵防爆動力（電磁）起動箱（DIP）

詳細信息

詳細信息

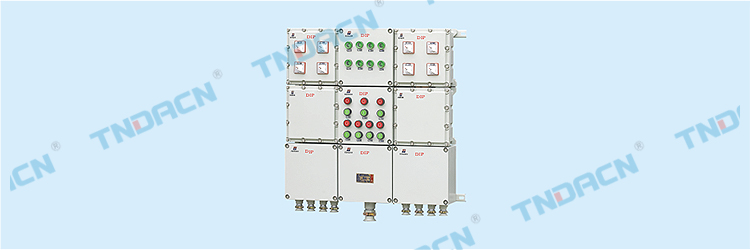

BXQ51-TF系列粉塵防爆動力（電磁）起動箱（DIP）

BXQ51-TF type dust explosion-proof power(electromannetic) starte box (DIP)

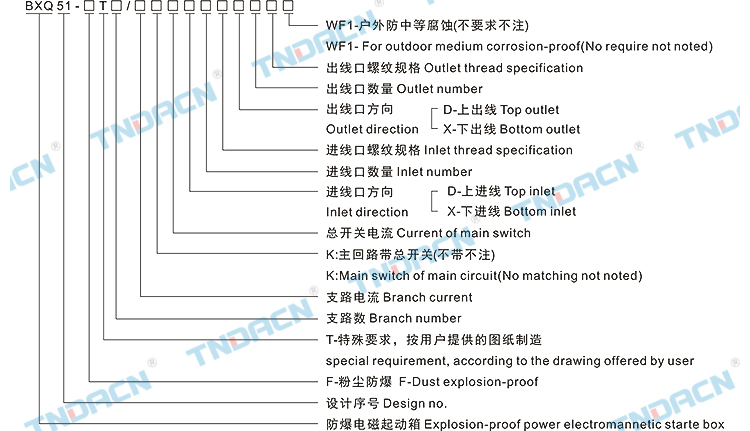

型號含義 Modelimplication

適用范圍 Applications

1.20區、21區、22區危險場所；
2.可燃性粉塵環境；
3.戶內、戶外(IP65、IP66*)；
4.溫度組別：T1~T6。
5.應用于石油、化工、航天、軍工等場所。
1.Hazardous:division zone 20,21,&22;
2.Flammable dust atmospheres;
3.Indoor or outdoor(IP65,IP66*);
4.Temperature class:T1~T6.
5.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

產品特點 Features

1. 殼體采用高強度鋁合金一次性壓鑄成型，外殼結構緊湊合理，強度好，防爆性能優良；表面經高速拋丸清理后高壓靜電噴塑，表面塑粉附著力強，具有良好的防腐性能，外表整潔，美觀大方；
2. 本產品為復合型模塊化結構，可根據用戶要求，對各回路進行自由組合；
3. 內裝元件可根據用戶要求先配；
4. 可根據用戶要求特制；
5. 可在箱面或遠控操作，也可兩地操作；
6. 具有過載、短路、失壓保護功能；
7. 適用于控制多臺電動機，各個支路均配斷路器保護，還可為照明或儀表配出電源；
8. 輸入：3P+N+PE，輸出：3P+N+PE；
9.鋼管或電纜布線。
1.Enclosure is cast with high intensity aluminum alloy, surface is sprayed with plastic by high voltage static electicity, after the highly impeller cleaning. The structure of enclosure is reasonable, high-intensive and perfect-explosive and the surface plastic of good adhesive force is excellent in explosion-proof and appearance;
2.This product is in the structure of combined modularzation. Each branch circuit can be assembled freely according to the user's requests;
3.Built-in components can be assembled assording to user's requirements;
4.It can be assembled specially according to user's requirements;
5.Panel control or remote control. or panel control and remote control;
6.With protection functions of overload and short-circuit;
7.Be used to control multi motors, protect each branch circuit by circuit breaker, and as power for illumination or meter;
8.Inlet:3P+N+PE, Outlet:3P+N+PE;
9.Wiring with steel tube or cable.

主要技術參數 Main technical parameters

回路數 Nos. of circuits	額定電壓 Rated voltage(V)	進線口螺紋 Inlet thread (G")	出線口螺紋 Outlet thread (G")	進線電纜外徑 Outlet cable outer dia(mm)	出線電纜外徑 Outlet cable outer dia.(mm)
2,4,6,8,10,12	380	G1"～G3"	G1/2"～G2"	φ14～φ56	φ8～φ38

防爆標志 Ex-mark	防腐等級 Erosion-proof-class	防護等級 Protection class
DIP A20 TA,T6/T5/T4 等效于 Ⅱ 1D Ex tD A20 T6/T5/T4(歐標)	WF1	IP54,IP65*

*.要求IP65，需注明。IP65 Requirements must be marked

額定電流 Rated current (A)	Ie≤20	20≤Ie≤40	40≤Ie≤63	63≤Ie≤100	100≤Ie≤200
內可裝元件 Built-in components	元件代號 Code of component
斷路器 circuit breaker	C65N、DZ47			C120	CM1-225、NSX-250
交流接觸器 AC contactor	B、LC1 系列 series	CJX2、2TB、3TF、B、LC1系列 series
熱繼電器 thermal relay	JR36、LRD、T 系列 series	JR36系列 series、3UA系列 series、T系列 series、LRD系列 series

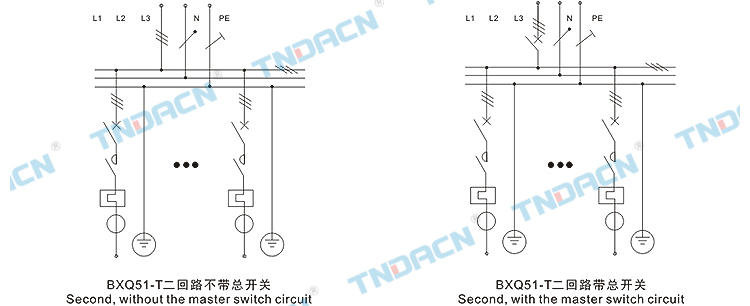

電氣原理圖 Electrical diagram

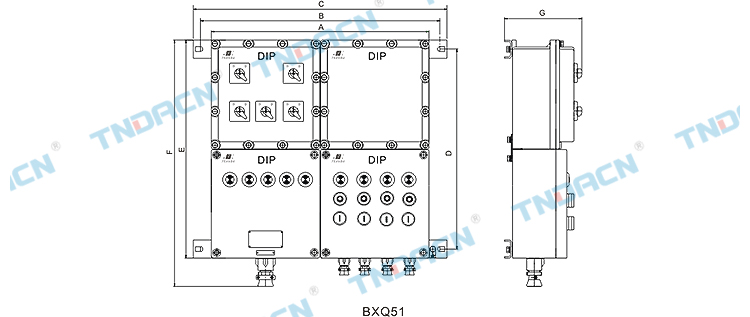

外形及安裝尺寸 Outines & installation dimensions

型號 type	A	B	C	D	E	F	G	型號 type	A	B	C	D	E	F	G
BXQ51-4XX BXQ51-4KXX BXQ51-6XX BXQ51-6KXX BXQ51-8XX BXQ51-8KXX BXQ51-10XX BXQ51-10KXX BXQ51-12XX BXQ51-12KXX	600 600 600 600 900 900 900 900 900 900	675 675 675 675 967 967 967 967 967 967	720 720 720 720 1008 1008 1008 1008 1008 1008	555 555 855 855 855 855 855 855 1155 1155	600 600 900 900 900 900 900 900 1200 1200	720 720 1020 1020 1020 1020 1020 1020 1320 1320	205 205 205 205 205 205 205 205 205 205	BXQ51-4XD BXQ51-4KXD BXQ51-6XD BXQ51-6KXD BXQ51-8XD BXQ51-8KXD BXQ51-10XD BXQ51-10KXD BXQ51-12XD BXQ51-12KXD	600 600 600 600 900 900 900 900 900 900	675 675 675 675 967 967 967 967 967 967	720 720 720 720 1008 1008 1008 1008 1008 1008	555 555 855 855 855 855 855 855 1155 1155	600 600 900 900 900 900 900 900 1200 1200	830 830 1130 1130 1130 1130 1130 1130 1430 1430	205 205 205 205 205 205 205 205 205 205
